電氣火災是威脅人身安全和財產安全的重大隱患。隨著經濟社會的發展，電氣設備日益普及，電力線路的復雜性也日益增加，電氣火災的風險也隨之升高。為了有效預防和控制電氣火災的發生，保障人民生命財產安全，我國不斷加強電氣安全領域的標準建設。GB/T 44481-2024《電氣火災監控系統現場檢查測試設備系列》國家標準（以下簡稱“新國標”）的發布和實施，標志著我國電氣火災監控系統現場檢查和測試工作進入了更加規范化、科學化的階段。而剩余電流發生器作為該系列標準中的關鍵設備之一，其作用和意義尤為重要。本文將圍繞剩余電流發生器在GB/T 44481-2024新國標下的應用進行深入探討，分析其原理、功能、重要性以及在電氣火災監控系統現場檢查測試中的具體應用。
一、電氣火災監控系統及剩余電流監控的必要性
電氣火災的成因復雜，但主要包括以下幾個方面：過載、短路、接觸不良、絕緣老化、漏電等。其中，漏電是電氣火災發生的重要誘因之一。漏電是指由于電氣設備或線路的絕緣損壞，導致電流通過非正常路徑流向大地或金屬外殼的現象。漏電不僅會造成能源浪費，更嚴重的后果是引發電氣火災。
電氣火災監控系統是一種能夠?qū)崟r(shí)監測電氣線路中的電流、電壓、溫度等參數，并及時發出報警信號的系統。通過對電氣參數的實時監控，可以有效發現電氣線路中的異常情況，及時采取措施，避免電氣火災的發生。其中，剩余電流監控是電氣火災監控系統的重要組成部分。
剩余電流是指流入電氣線路的電流與流出電氣線路的電流之差。在正常情況下，流入和流出的電流相等，剩余電流為零。但是，當電氣線路發生漏電時，部分電流會通過非正常路徑流走，導致流入和流出的電流不相等，產生剩余電流。通過監測剩余電流的大小，可以有效地判斷電氣線路是否存在漏電現象。
因此，建立完善的電氣火災監控系統，并配備精準可靠的剩余電流監控設備，對于預防電氣火災至關重要。
二、剩余電流發生器的原理與功能

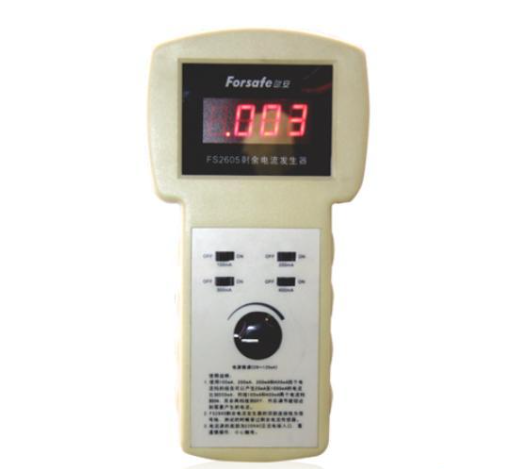

剩余電流發生器是一種能夠模擬電氣線路漏電情況，產生特定大小的剩余電流的設備。其基本原理是通過在電氣線路中注入一個已知大小的電流，模擬漏電電流，從而驗證電氣火災監控系統及剩余電流動作保護器的動作靈敏度和可靠性。
剩余電流發生器的主要功能包括：
模擬漏電電流： 能夠準確、穩定地輸出不同大小的剩余電流，模擬電氣線路的漏電情況。
驗證報警閾值： 能夠驗證電氣火災監控系統中剩余電流報警閾值的設置是否合理，以及報警功能是否正常。
測試動作靈敏度： 能夠測試剩余電流動作保護器的動作靈敏度，確保其能夠在規定的時間內切斷電源，避免電氣火災的發生。
評估設備性能： 能夠評估電氣火災監控系統及剩余電流動作保護器在各種工況下的性能表現，為設備的維護和升級提供依據。
生成測試報告： 部分高級的剩余電流發生器能夠自動記錄測試數據，生成測試報告，方便用戶進行數據分析和結果評估。
三、GB/T 44481-2024 新國標下的剩余電流發生器要求
GB/T 44481-2024新國標對電氣火災監控系統現場檢查測試設備，特別是剩余電流發生器，提出了更加明確和嚴格的技術要求，主要體現在以下幾個方面：
輸出精度和穩定性： 標準對剩余電流發生器的輸出精度和穩定性提出了更高的要求，要求其能夠精確地輸出指定大小的剩余電流，并且在一定時間內保持穩定，確保測試結果的準確性和可靠性。
輸出波形： 標準對剩余電流發生器的輸出波形進行了規范，要求其輸出波形符合特定的標準，以模擬真實的漏電情況。
保護功能： 標準要求剩余電流發生器具備完善的保護功能，例如過載保護、短路保護、過壓保護等，以避免在測試過程中發生設備損壞或人身安全事故。
操作簡便性： 標準強調剩余電流發生器的操作簡便性，要求其界面友好、操作簡單，方便現場工作人員進行使用。
數據記錄和報告生成： 標準鼓勵剩余電流發生器具備數據記錄和報告生成功能，以便記錄測試數據，生成測試報告，方便用戶進行數據分析和結果評估。
安全性能： 標準對剩余電流發生器的安全性能進行了嚴格要求，要求其符合相關的安全標準，確保在測試過程中不會發生安全事故。
這些要求的提出，旨在提高剩余電流發生器的性能和可靠性，確保電氣火災監控系統現場檢查和測試工作的質量。
四、剩余電流發生器在電氣火災監控系統現場檢查測試中的應用
剩余電流發生器在電氣火災監控系統現場檢查測試中發揮著至關重要的作用，其應用主要體現在以下幾個方面：
電氣火災監控系統的功能驗證： 通過剩余電流發生器模擬漏電電流，可以驗證電氣火災監控系統是否能夠準確地檢測到漏電故障，并及時發出報警信號。
剩余電流互感器的性能測試： 剩余電流互感器是電氣火災監控系統中的重要部件，其性能直接影響到系統的監測精度。通過剩余電流發生器，可以測試剩余電流互感器的變比、精度、線性度等參數，評估其性能是否符合要求。
剩余電流動作保護器的動作特性測試： 剩余電流動作保護器是用于切斷電源，防止電氣火災蔓延的關鍵設備。通過剩余電流發生器，可以測試剩余電流動作保護器的動作電流、動作時間和動作可靠性，確保其能夠在規定的時間內切斷電源。
電氣線路的絕緣性能評估： 通過剩余電流發生器，可以評估電氣線路的絕緣性能，判斷是否存在漏電隱患。
新安裝電氣設備的驗收測試： 在新安裝電氣設備投入使用前，可以使用剩余電流發生器進行驗收測試，確保設備符合安全標準，能夠安全可靠地運行。
定期維護和檢修： 在電氣設備的定期維護和檢修過程中，可以使用剩余電流發生器進行功能測試，確保設備始終處于良好的工作狀態。
五、選擇剩余電流發生器的注意事項
在選擇剩余電流發生器時，需要綜合考慮以下幾個因素：
符合標準： 選擇符合GB/T 44481-2024新國標要求的剩余電流發生器，確保其性能和安全符合標準。
精度和穩定性： 選擇輸出精度高、穩定性好的剩余電流發生器，確保測試結果的準確性和可靠性。
輸出范圍： 選擇輸出范圍能夠滿足實際需求的剩余電流發生器，確保能夠模擬各種漏電情況。
保護功能： 選擇具備完善保護功能的剩余電流發生器，確保在測試過程中不會發生設備損壞或人身安全事故。
操作簡便性： 選擇操作簡單、界面友好的剩余電流發生器，方便現場工作人員進行使用。
數據記錄和報告生成： 選擇具備數據記錄和報告生成功能的剩余電流發生器，方便用戶進行數據分析和結果評估。
品牌和售后服務： 選擇知名品牌，并選擇提供良好售后服務的供應商，確保在使用過程中能夠得到及時的技術支持和維修服務。
性價比： 在滿足性能要求的前提下，選擇性價比最高的剩余電流發生器，降低成本。
剩余電流發生器作為GB/T 44481-2024新國標電氣火災監控系統現場檢查測試設備系列的重要組成部分，在電氣火災預防和控制方面發揮著重要的作用。隨著新國標的實施，剩余電流發生器的應用將會更加廣泛，其技術水平也會不斷提高。未來，剩余電流發生器將朝著智能化、自動化、便攜化的方向發展，為電氣火災監控系統的現場檢查和測試工作提供更加高效、便捷、可靠的解決方案。通過持續的技術創新和標準的完善，我們將能夠更好地預防和控制電氣火災的發生，保障人民生命財產安全，為構建安全和諧的社會貢獻力量。
